Всё о вариаторах (CVT): чем отличаются, как работают, как эксплуатировать? Насколько надежны и экономичны? Стоит ли вообще брать автомобиль с вариатором?

Сегодня некоторая доля автомобилей на российском рынке оснащается вместо автоматической АКПП вариатором (CVT). Об этом типе трансмиссии можно услышать немало негативных мнений от водителей и положительных экспертных заключений. Кто же из них прав? Чем отличается коробка CVT от АКПП? Насколько оправдан выбор автомобиля с вариатором? Ответим.

Что такое вариатор и в чём его главное отличие от привычных КПП

Трансмиссия CVT – что это такое? CVT – это сокращение английского названия вариатора, т.е. Continuously Variable Transmission, что в дословном переводе означает «постоянно изменяющаяся передача». Его главное свойство – способность менять передачи в ином, чем мы привыкли порядке, а именно без постоянного и последовательного переключения скоростей (ступеней, передач). В связи с чем вариатор справедливо называют бесступенчатой трансмиссией. Это его главная отличительная особенность.

Вариатор относят к классу автоматических коробок передач: он работает в широком диапазоне, передачи переключаются автоматически, процессами управляет электронная система. И всё же разница между CVT и «автоматом» существенная. В чем именно она состоит?

  • Бесступенчатая трансмиссия легче и меньше по размерам, чем АКПП.
  • Отличается от «автомата» принципом работы. CVT обеспечивает идеальное сочетание передаточного отношения с нагрузкой на двигатель в каждый из моментов времени (изменения происходят каждую секунду).

Передаточное число – это отношение частоты вращения коленчатого вала к частоте вращения колес. У каждой передачи эта цифра индивидуальна –передаточное отношение 4, 5, 6 и т.д.

CVT экономит топливо, повышает комфорт вождения (поскольку мотор большую часть времени работает на самых низких оборотах, во время движения с постоянной скоростью).

С инженерной точки зрения вариатор является оптимальной из всех существующих ныне КПП. Но не спешите принимать решение о покупке авто с CVT, не всё так однозначно.

Когда появился и чем обусловлено появление вариатора

Данная разработка была запатентована в 18 веке. Активно же применять её стали в 1950-1980-хх годах. Использовали в технике, не обладающей такой мощностью как легковой автомобиль (с электрогенераторами, в бензопилах, снегоходах, станках, швейных машинках). Для ТС потребовалось изобрести совершенно иной механизм бесступенчатой трансмиссии. И со временем инженеры решили эту задачу.

Впервые бесступенчатая трансмиссия была установлена на голландские автомобили DAF, сопоставимые с мототранспортом в 1958 году. Позже, в конце 70-х, патент «по наследству» перешёл к Volvo. Концерн попытался усовершенствовать «скромный» вариатор (пойти по этому пути было проще, чем перестраивать всё производство). Ресурса усовершенствованной модели CVT хватало лишь на 30 тыс. км пробега. Спустя годы концерн отказался использовать вариатор в своих автомобилях.

CVT-автоматическая коробка передач для ДАФ 55, шасси снято с рамы

CVT-автоматическая коробка передач для DAF 55, шасси снято с рамы

В 80-х вариатор использовали на автомобилях Ford (модель Ford Fiesta), Fiat (модель Fiat Uno), Subaru. И лишь Субару удалось победить главный недостаток вариаторов – их недолговечность (концерн использовал вместо эластичного ремня в конструкции CVT, толкающий металлосодержащий). Компания Subaru оснастила многие автомобили трансмиссией CVT собственного производства и до сих пор поставляет свою разработку другим производителям.

Стандартная схема, принцип действия и основные элементы

Вариатор в самом простом исполнении (созданный Вольво и поначалу использующийся концерном Субару) представляет собой движущий механизм, благодаря которому осуществляется передача вращения от одного узла к другому посредством промежуточного звена. Узлами выступают два шкива – колесики с ободом вокруг, внутри которого движется ремень. Промежуточным звеном – клиновый (разновидность приводного) ремень, соединяет между собой шкивы. Механизм получил название «клиноременный вариатор».

Крутящий момент непрерывно передаётся на колеса, также непрерывно происходит изменение передаточного отношения (при изменении оборотов двигателя, ремень либо натягивается, либо ослабляется).

Современный клиноременный вариатор

Принципиальная схема клиноременного вариатора

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

Допустимо заливать только оригинальную жидкость (никаких заменителей).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).

Иные типы вариаторов

Существуют конструктивно различные типы вариаторов: клиноременный (самый распространенный), тороидный и цепной. Первый мы подробно изучили, поскольку он наиболее распространен. Второй устанавливают на полноприводные и заднеприводные ТС. Последний – на тяжёлых машинах, поскольку он наиболее надежен.

Тороидальная вариаторная КПП

Тороидальная коробка передач – более сложный механизм. В нём роль шкивов выполняют диски, вытянутые в форме конуса с одной стороны. Диски направлены друг к другу острыми концами. Тот, что расположен сверху – ведущий. Снизу – ведомый.

Тороидальная коробка передач

Роль ремня выполняют ролики. Они расположены по разные стороны между дисками. И движутся вдоль изгибов. Синхронно поднимаясь вверх, повышают передачу (скорость авто увеличивается, момент уменьшается). Когда опускаются к ведомом диску, передача понижается. Расположившись по середине, выдают прямую передачу. Усилие передаётся благодаря силе трения (трутся между дисками ролики).

Ременный CVT применяется чаще, но тороидный надежнее. Однако, у него есть существенный недостаток: он не подлежит ремонту (при поломки приходится заменять на новый).

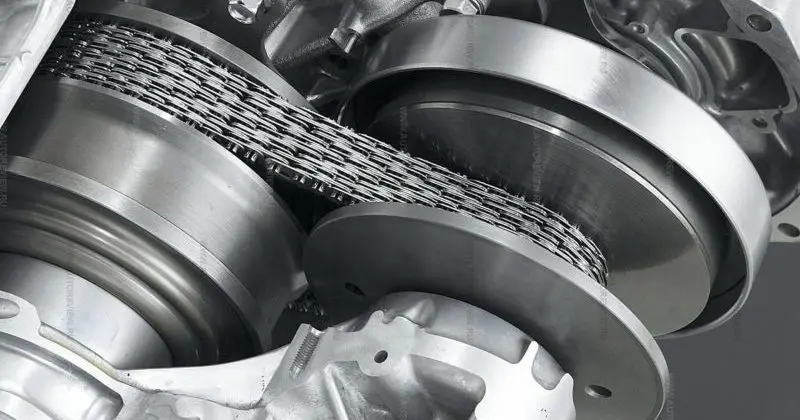

Цепная вариаторная КПП

Цепной – это разновидность клиноременного, которая практически ни чем не отличается от «прототипа». В вариаторе лишь заменили ремень на стальную цепь. Такое устройство имеет вариатор под названием Multitronic, созданный концерном Audi. Отличается увеличенным сроком службы, повышенным уровнем прочности, цепной вариатор лучше выдерживает нагрузки. Поэтому его чаще используют на грузовых авто.

Широкого распространения цепная вариаторная КПП не получила, поскольку производит много шума (уровень слишком высокий).

Современные вариаторы

В наши дни бесступенчатой трансмиссией оснащают большинство автомобилей японских и немецких брендов. Поскольку их производство обходится дешевле.

Ведущими мировыми производителями автоматических АКПП, включая вариаторы являются компании ZF, Aisin, Luk. Эти изготовители создают «автоматы» для автоконцернов из Японии, Европы и США. Например, концерн Ford использует продукцию фирмы ZF, а Luk поставляет комплектующие для вариаторов Subaru.

Также производство CVT наладили многие мировые автоконцерны на своих заводах. Их разработки запатентованы и производятся под собственными названиями. Некоторые из этих CVT действительно имеют уникальные особенности, сказывающиеся на эксплуатации узла. Сущность других не слишком отличается от изобретённого ранее.

Наиболее известные модели вариаторов:

  • японские – X-tronic (Nissan), Lineartronic (Subaru), Multimatic (Хонда), Multidrive (Тойота) – японские вариаторы менее «капризны», бесспорным лидером среди них является Multidrive (Тойота);
  • немецкие — Multitronic (Ауди), Autotronic (Mercedes-Benz);
  • американские – Ecotronic (Ford) и Durashift CVT (Dodge).

В нашей стране распространение получили следующие модели автомобилей с вариатором: Honda HR-V и Civic, Nissan Primera, модели Audi.

Особенности и отличия вариатора X-tronic Nissan

В автомобили альянса Nissan- Renault устанавливают фирменные вариаторы X-tronic, выпускаемые дочерней фирой Jatco: на кроссоверы Renault Каптур , Nissan X-trail и Qashqai и др.

CVT X-tronic Nissan

Бесступенчатая трансмиссия (CVT) Nissan относится к типу клиноременных вариаторов, но является его доработанной версией. Причиной доработки послужило желание автоконцерна лишить вариатор его типичных недостатков.

Инженеры внесли изменения в устройство клиноременной передачи (изготовили более тонкие шкивы, снизили гибкость ремня). Степень надежности вариатора увеличена за счёт снижения давления между ремнём и шкивами. Уменьшились на треть потери на трение. В результате внесённых изменений получилась более легкая КПП.

Главное новшество – дополнительная планетарная передача. В отличие от обычных CVT передаточное число X-tronic выше – повышено до 7,3/1.

X-tronic работает в паре с мощными двигателями, благодаря адаптивной электронной системе контроля вариатор «подстраивается» под любые дорожные условия. Отсюда и признание экспертов: бесступенчатая трансмиссия X-tronic – перспективная разработка, меняющая к лучшему общее представление о вариаторах.

В свою очередь водители в многочисленных положительных отзывах отмечают: CVT от Nissan работает тихо, автомобиль с ним плавно и стремительно быстро разгоняется, благодаря вариатору ощущение комфорта не покидает во время всей езды.

Но без минусов и здесь не обошлось: автомобиль с вариатором X-tronic пробуксовывает в сложных дорожных условиях (снег, грязь). И в случае поломки возникают всё те же сложности с ремонтом.

Читать статью  Вариаторы Chery CVT25, CVT28, CVT20, CVT19, CVT18: характеристики, ремонт и техническое обслуживание

Lineartronic Subaru – один из самых надежных вариаторов

С 1984 года компания Subaru стала использовать забытые со времён попыток Вольво вариаторы ECVT, существенно доработав их. Инженеры Субару оснастили CVT не эластичным ремнём, а набранным из металлических звеньев. Также механизм получил гидротрансформатор, датчики, электронную систему. В этой CVT менялся диаметр лишь у ведущего шкива. Эксперты были поражены – срок службы этого вариатора оказался в разы больше. А автоматический режим демонстрировал все преимущества АКПП. В один «прекрасный момент» концерн решил отказаться от ECVT, устанавливаемого на модели Justy, и разработал вариатор для Vivio, управляемый исключительно электроникой. Чуть позже инженеры Subaru попытались улучшить характеристики своего первого вариатора, новую модель назвали iCVT и установили её на автомобиль Pleo. Попытка установить iCVT на более мощные автомобили не увенчалась успехом.

В 2009 появилась новая модель вариатора под названием Lineartronic, основанная на разработках известного производителя автозапчастей – компании LuK. Сегодня вариаторы Lineartronic от Subaru устанавливают на модели марки: седаны Outback, Impreza, Legacy, компактвэн Exiga, кроссовер Forester.

На автомобили с турбированными двигателями устанавливается модернизированная версия TR690, выпускаемого с 2009, а на остальные – новый вариатор TR580 (New Lineartronic). Версии CVT отличаются конструкцией и размерами.

CVT от Subaru считаются самыми надежными, поскольку в них вместо ремня используется цепь (относится к типу клиноцепных вариаторов). Компания LuK по сегодняшний день поставляет Subaru для вариатора Lineartronic цепь и направляющие. Цепь собрана из 900 пластинок, отличается гибкостью. С ней стало возможно использовать шкивы меньшего диаметра.

Из-за разницы между шириной шкивов CVT демонстрирует рекордное максимальное передаточное число – 6,32. Также меньший радиус изгиба позволил добиться снижения внутреннего напряжения, минимизировать риск деформации и трения частей цепи.

Плавный, но уверенный старт (даже при подъёме в гору) обеспечивает работа гидротрансформатора. Он в два раза увеличивает крутящий момент, идущий от двигателя, а затем (при отметке в 10 км/ч) блокируется (что исключает лишние энергетические потери).

При внушительном потенциале Lineartronic имеет компактные размеры: вся конструкция CVT значительно меньше ременного.

В корпус вариатора интегрирована система 4WD. «Электроника» позволяет распределять момент между осями, в зависимости от дорожных условий; обеспечивает устойчивость автомобиля и управляемость.

Электронный блок управления CVT вынесен за пределы вариатора, не подвержен вибрации, перепадам температуры, поэтому демонстрирует высокую надежность.

Особенности Multitronic Audi

Аудио производит вариатор с так называемыми виртуальными передачами: каждой передаче соответствует определённое положение колесиков конической формы. При разгоне CVT поддерживает высокие обороты. «Автоматика» срабатывает только при включении спортивного режима. Передача выбирается водителем.

Такое CVT выпускается с 2005 года под названием Multitronic. Относится к типу цепных вариаторов. Устанавливается в автомобилях премиум класса – А6, А8.

audi cvt multitronic

Конструкция включает крепкую цепь – собрана из 1025 пластинок, для снижения уровня шума использованы звенья разного размера. А также шкивы с гидроцилиндрами (первый прижимает цепь к шкиву, второй регулирует передаточное число). Сжатие шкивов позволяет избежать проскальзывания при понижении (либо повышении) передачи.

В устройстве сцепления Audio (в CVT) вместо гидросистемы применено многодисковое сцепление, что позволило совместить плавность движения с быстрым стартом и набором скорости.

В Multitronic предусмотрен планетарный механизм (для движения задним ходом). Система управления позволяет регулировать скорость движения задним ходом.

Прежние вариаторы Audi, производимые с 1996 г, «славились» постоянными сбоями в управляющей электронной системе. Не отличалась прочностью цепь. Но и Multitronic далеко не идеален. От его использования инженеры Ауди стали отказываться.

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно. Обратите внимание на:

  • информацию в документах на машину,
  • описания модели вашего автомобиля из Интернета,
  • табличку, расположенную на кузове ТС.

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Subaru

Подкапотная табличка Audi

Подкапотная табличка Audi

Подкапотная табличка Nissan

Подкапотная табличка Nissan

Плюсы и минусы бесступенчатой трансмиссии

Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.

Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.

  1. Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
  2. Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
  3. В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
  4. Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.

Вердикт знатоков: экономия или надежность?

В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).

Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной.

К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).

Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).

Каким авто отдавать предпочтение? Зависит от вас: ваших финансовых возможностей (рассматриваете покупку нового авто или ищите на вторичном рынке, готовы ли вкладываться в дорогостоящее обслуживание), как долго планируете ездить, насколько важно выгодно перепродать автомобиль, какой стиль вождения вы предпочитаете. Автомобили с CVT подходят ответственным водителям, предпочитающим размеренную езду по городу или по трассе, высоко ценящим комфорт во время езды.

Как это устроено: коробка-вариатор

Как это устроено: коробка-вариатор

Уже давно известно, что трансмиссия в автомобиле позволяет равномерно распределять крутящий момент, который вырабатывает силовой агрегат. Это необходимо для плавного или динамичного разгона транспортного средства. Водитель задействует определенный диапазон оборотов мотора, предотвращая выход его на повышенный режим.

Что касается механической коробки передач, об ее устройстве и о том, как ее на дольше сохранить, мы уже говорили. И это уже, кажется, заезженная тема. Поговорим о cvt: что это за механизм, его работа и стоит ли брать автомобиль с подобной трансмиссией.

Что такое коробка вариатор

Это разновидность автоматической коробки передач. Она относится к категории бесступенчатых трансмиссий. Ее особенность заключается в том, что вариатор обеспечивает плавное изменение передаточных чисел в настолько малом диапазоне, который невозможно достичь в механике.

Как это устроено: коробка-вариатор

Ею оснащаются автомобили, работающие под управлением электронного блока управления. Это устройство равномерно распределяет нагрузки, поступающие от двигателя, в соответствии с сопротивлением, которое оказывается на ведущие колеса транспорта.

Переключение передач осуществляется плавно – водитель порой даже не замечает, как изменяется режим работы механизма. Это повышает комфорт во время поездки.

Принципиальное устройство

Конструкция механизма довольно сложная, из-за чего ее производство затратное в материальном отношении. К тому же из-за сложности конструкции бесступенчатая трансмиссия не способна обеспечивать равномерное распределение нагрузок в отдельных типах двигателей.

Как это устроено: коробка-вариатор

Ключевое отличие бесступенчатой коробки от механического аналога – в ней отсутствует сцепление. На сегодняшний день вариаторы постоянно модернизируются, и уже существует несколько принципиально отличающихся модификаций. Тем не менее, основные элементы коробки такие:

Как это устроено: коробка-вариатор

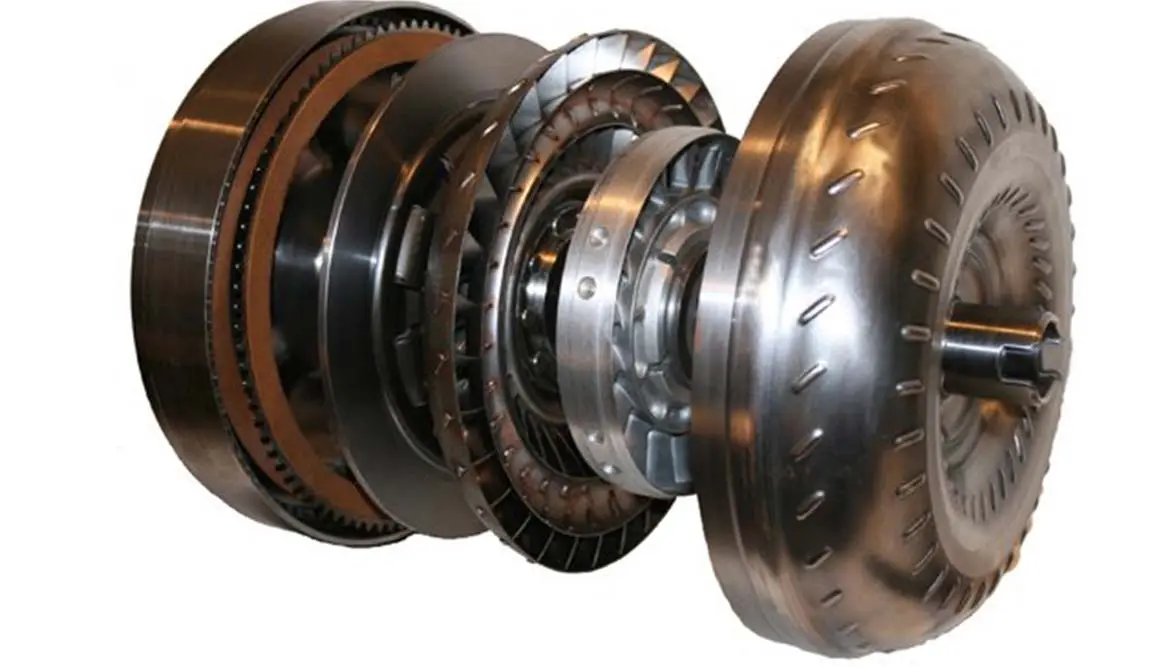

  • Основной механизм трансмиссии – гидротрансформатор. Это агрегат, принимающий на себя крутящий момент, который вырабатывает двигатель и передает его на исполняющие элементы;
  • Шкив первичной передачи (связан с гидромуфтой) и шкив вторичной передачи (передает усилия на ходовую часть авто);
  • Передача усилий осуществляется через ремень, а в некоторых случаях – цепь;
  • Электроника управляет изменением режимов работы механизмов;
  • Отдельный узел, который активируется, когда включается задняя передача;
  • Вал, на котором закреплен шкив трансмиссии и главная передача;
  • В большинстве модификаций также установлен дифференциал.

Стоит отметить, что эти элементы не дают понимания того, по какому принципу работает коробка передач. Все зависит от модификации устройства, о чем пойдет речь немного позже, а сейчас рассмотрим, по какому принципу функционирует механизм.

Как это работает

Существует три основных типа передач, которые используются в транспорте и имеют схожий с cvt принцип работы:

Как это устроено: коробка-вариатор

  • Электропередача. В этом случае устройство используется только для узкопрофильного транспорта. Мотор приводит в движение динаму генератора, которая вырабатывает необходимую энергию для работы трансмиссии. Пример такой коробки передач – БелАЗ;
  • Передача от гидротрансформатора. Этот тип передач отличается плавностью работы. Гидромуфта раскручивается насосом, который подает масло под большим давлением в зависимости от оборотов мотора. Такой механизм лежит в основе всех современных автоматических коробок передач;
  • Передача гидрообъемного типа. Старая технология, но в некотором типе транспорта она все еще применяется. Принцип такой коробки – ДВС приводит в движение масляный насос, который подает напор на гидродвигатели, соединенные с ведущими колесами. Пример подобного транспорта – некоторые модели комбайнов.

Что же касается вариаторов, то, хотя они работают по несколько схожему принципу, все же имеются существенные отличия. В конструкцию классического вариатора входит гидромуфта, раскручиваемая силовым агрегатом машины. Только передача момента на ведомый вал коробки осуществляется при помощи промежуточного элемента. Чаще всего производители таких трансмиссий используют в механизме прочный ремень. Однако встречается и цепная передача.

Передаточное число изменяется путем изменения диаметра ведущего и ведомого шкивов. Когда водитель на селекторе трансмиссии выбирает соответствующий режим езды, блок управления фиксирует данные, поступающие от колес и узлов мотора. На основании этих данных электроника в подходящий момент сдвигает стенки активных шкивов, благодаря чему их центральный диаметр увеличивается (такая особенность устройства этих деталей). Передаточное число увеличивается, и колеса начинают вращаться быстрее.

Как это устроено: коробка-вариатор

Когда включается задняя передача, механизм не работает в режиме реверса, а активирует дополнительное устройство. В большинстве случаев это планетарный редуктор.

Разгонная динамика вариатора

По сравнению с классической автоматической коробкой передач вариатор со старта будет вести себя вяло, словно водитель медленно нажимает педаль газа. Автомат же будет более резким на старте. При этом во время перехода на следующую передачу машина будет дергаться. Но если говорить о дистанции, то при одинаковых моторах и габаритах авто у вариатора больше преимуществ.

Читать статью  Как узнать какой вариатор стоит на машине по vin коду — список легковых автомобилей CVT

Причина в том, что при переходе с передачи на передачу автомат теряет тягу. Вариатор же во время работы меняет передаточное число плавней, благодаря чему отсутствует разрыв в передаче тяги. Мотор при этом работает на оборотах, при которых передается максимальный крутящий момент. Автомат же часто захватывает менее тяговые обороты мотора, из-за чего страдает общая динамика авто.

Вариаторы старого выпуска (до 2007, а некоторые модификации до 2010 года) изменяли передаточные числа, когда обороты мотора повышались почти до максимума. С внедрением индивидуальных блоков управления для трансмиссии этот недостаток был устранен. Новое поколение вариаторов подстраиваются под спортивный режим, и при резком нажатии на акселератор сразу переходит на изменение передаточных чисел на максимально эффективных оборотах мотора.

При этом тяга сохраняется на протяжении всего изменения передаточных чисел коробки. Или пока водитель не перестанет жать на педаль акселератора. Таким образом, на динамику автомобиля имеет непосредственное влияние сила нажатия на педаль газа.

Эмуляция ручной коробки на вариаторе

Под ручным переключением в вариаторе подразумевается установка рычага КПП для принудительного повышения/понижения передаточного числа трансмиссии. Если говорить о классических автоматах, то при перемещении ручки в сторону «+» или «-» блок управления дает команду на изменение передачи.

Как это устроено: коробка-вариатор

Так как у вариаторов нет ступенчатого перехода с передачи на передачу, то данный процесс несколько отличается. Даже если на приборной панели электроника покажет указанную водителем передачу, электронный блок управления современного вариатора все равно будет следить за тем, чтобы стрелка тахометра не заходила в красную зону (не допустит работы мотора на предельных оборотах). То же произойдет, если водитель дает команду электронике удерживать передаточное число на низких оборотах,– трансмиссия не даст мотору заглохнуть из-за критически низких оборотов.

Если говорить о динамике автомобиля, то в ручном режиме на автомате водитель сможет улучшить разгон транспорта, корректируя переход на другую передачу, но в случае с вариатором это не улучшит разгон машины. Причина в том, что «ручной режим» задействует также и менее эффективные для разгона зоны оборотов мотора.

Присутствие в современных вариаторах данной опции – просто маркетинговый ход для тех автомобилистов, которые любят «контролировать» процесс использования крутящего момента. Для максимально эффективной динамики в случае с вариатором лучше использовать автоматический режим (положение на селекторе «D»).

Особенности движения автомобиля с такой трансмиссией

Рассмотрим особенности движения автомобиля на трансмиссии вариаторного типа. Владельцу такого автомобиля необходимо помнить:

  1. С вариатором не получится побуксовать на старте. Причина в том, что электроника все время контролирует максимально эффективное передаточное число в соответствии с оборотами двигателя и нагрузкой на него.
  2. Вариатор поможет водителю на сколькой дороге в момент старта. За счет плавного нарастания тяги колеса не будут буксовать, если водитель не рассчитает усилия на педаль газа.
  3. При выполнении обгона на машине с вариатором сильнее нажать на газ нужно будет не в момент выполнения маневра, как на механике или автомате, а непосредственно перед этим, так как трансмиссия работает с небольшой задержкой.
  4. На вариаторе овладевать управляемым заносом сложнее за счет все той же «запоздалой» реакции коробки на нажатие газа. Если на механике для заноса необходимо резко нажать на газ после поворота рулевого колеса, то в случае с вариатором это нужно сделать непосредственно при повороте руля.
  5. Так как трансмиссия данного типа постоянно подбирает оптимальное передаточное число в соответствии с оборотами мотора, это приводит к идеальному сочетанию между тягой и низким расходом топлива. Эта система позволяет мотору работать в таком режиме, словно машина едет по ровной трассе за городом. Если машина оснащена круиз-контролем, то экономия топлива будет более ощутимой.

Виды и принцип работы вариатора на автомобиле

Современные автомобили, оснащаемые вариатором, могут получить один из двух типов трансмиссии:

  • Клиноременной;
  • Тороидный.

Их отличия в особенностях конструкции, хотя принцип работы остается прежним. Рассмотрим эти типы привода по отдельности.

Клиноременный

Большинство автомобилей с вариатором получают именно такой тип КПП. Зачастую в таких трансмиссиях используется одна ременная передача (иногда встречаются модификации с двумя передачами). В таком механизме используется два шкива с клиновидными кольцами. На них надевается ремень с идентичным профилем в виде клина. Изначально производители использовали армированную резину. В современных трансмиссиях используются стальные аналоги.

Как это устроено: коробка-вариатор

Каждый шкив (расположены на ведущем и ведомом валу) имеет наклоненные наружу стенки с углом наклона относительно оси вала в 70 градусов. В процессе изменения передаточного числа стенки шкивов сдвигаются или расходятся, благодаря чему изменяется диаметр шкива. Стенки шкивов приводятся в движение за счет пружин, центробежной силы или сервоприводов.

Данная часть агрегата в клиноременных вариаторах является самой уязвимой, так как она больше всего подвергается нагрузке. По этой причине в современных трансмиссиях данного типа используются стальные конструкции с пластинами сложной формы.

Среди клиновидных приводов встречаются вариаторы, оснащенные цепью. Количество звеньев в нем большое, благодаря чему она плотно прилегает к стенкам шкива. Такой тип вариатора отличается высоким КПД по сравнению с другими аналогами, но из-за большой силы трения требуется использовать максимально прочный материал, что делает цепь для такого вариатора очень дорогой.

Тороидный

Это более сложные конструкции. Такими вариаторами чаще оснащаются заднеприводные автомобили с мощным силовым агрегатом. Для максимально эффективной передачи крутящего момента на большой скорости используется понижающий планетарный редуктор, который передает тягу напрямую. В переднеприводных машинах такой вариатор соединяется с главной передачей и дифференциалом.

Как это устроено: коробка-вариатор

В конструкции тороидного вариатора тоже имеется два диска, только их оси совпадают. В разрезе эти диски выглядят в форме равнобедренных треугольников (имеют сферическую форму). Между боковыми частями этих дисков устанавливаются ролики, которые изменяют свое положение за счет сжатия рабочих дисков.

Когда ведущий диск сильнее прижимает ролик к ведомому, передается больший крутящий момент, и ведомый диск вращается быстрее. Когда усилие снижается, ведомый диск вращается медленнее.

Виды клиноременных вариаторов

После появления трансмиссии вариаторного типа начали вести разработки в области повышения ее эффективности. Благодаря этому сегодня автовладельцам предлагается самая ходовая модификация, которая показала себя максимально эффективной среди аналогов – клиноременные вариаторы.

Такую модификацию коробок передач каждый производитель называет по-своему. Например, в Ford стоит Transmatic, Ecotronic или Durashift. Аналогичной трансмиссией, только под названием Multidrive оснащает свои авто концерн Toyota. На машинах Nissan тоже стоит клиноременной вариатор, но название ему – Xtronic или Hyper. Аналог всем упомянутым вариаторам является Autotronic, который стоит во многих моделях Mercedes.

В таких вариаторах основные элементы остаются идентичными, только принцип сцепления мотора и главной передачи немного отличается. В большинстве бюджетных моделей используются такие вариаторы, как Xtronic, Multidrive и другие. В основе таких модификаций стоит гидротрансформатор.

Как это устроено: коробка-вариатор

Существуют более дорогие варианты:

  • Электронное сцепление на основе электромагнитного воздействия механизмов. Такие вариаторы называются Hyper;
  • Еще один вариант автоматического сцепления – Transmatic. В нем используется центробежная сила гидравлической жидкости;
  • Если в названии трансмиссии стоит приставка Multi, то часто в таких модификациях используется несколько дисков сцепления мокрого типа.

Когда приобретается новый автомобиль, и в его технической документации указывается, что трансмиссия CVT, это не всегда означает наличие гидротрансформатора. Но в большинстве случаев коробка будет оснащена именно этим механизмом.

Преимущества и недостатки CVT

У каждого типа трансмиссий есть свои приверженцы, поэтому в большинстве случаев, по мнению одного какая-то функция считается достоинством, а другого – наоборот недостатком. Если рассматривать надежность, то вариаторная коробка не нуждается в каком-то особенном обслуживании – просто вовремя менять масло и эксплуатировать в соответствии с рекомендациями производителя.

Вот еще некоторые достоинства:

  • Транспорт имеет плавную динамику при изменении передаточных чисел, что делает управление им максимально комфортным;
  • Чтобы быстро набрать скорость, достаточно просто утопить педаль газа;
  • Водитель не мешкает, переключая скорости – особенно удобная функция для начинающих;
  • При исправном механизме он будет работать бесшумно;
  • Отбор мощности мотора находится в оптимальном диапазоне, что не дает мотору перегружаться или выходить на максимальные обороты;
  • Если на механике переключить повышенную передачу рано, мотор испытывает увеличенную нагрузку. Чтобы компенсировать ее, дроссельная заслонка открывается сильнее, и в цилиндры поступает больше топлива, однако в таком режиме оно сгорает не так эффективно. Из-за этого в выхлопную систему попадает больше несгоревших веществ. Если в машине имеется катализатор, то остатки догорят в нем, что заметно сократит рабочий ресурс детали.

У автомобилей, оснащенных вариатором, имеется и несколько существенных недостатков:

  • При пробуксовке колес коробка может неправильно распределять нагрузки. Например, такое часто происходит на гололеде;
  • Не любит высокие обороты, поэтому водитель должен быть внимательным, в какой момент трансмиссия уже не повышает передаточное число;
  • Естественный износ активных шкивов;
  • Регламент замены смазки в механизме строго ограничен – в зависимости от рекомендаций производителя этот период может быть 20 тысяч, а может быть и 30 000 км.;
  • Вариатор легче сломать, чем механическую коробку;
  • Очень дорогая в ремонте из-за того, что правильно работу сможет выполнить только специалист, который возьмет приличную плату за свои услуги.

Основные неисправности

Поломка вариаторной коробки – настоящая проблема для автомобилиста. Однако при должном следовании рекомендаций завода-изготовителя она работает достаточно стабильно. Вот что в ней может выйти из строя:

  • Связующее тело, через которое передается усилия от ведущего на ведомый шкив. В одних случаях это ремень, а в других – цепь;
  • Нарушение работы электроники – потеря контакта, выход из строя датчиков;
  • Механические поломки гидромуфты;
  • Выход из строя элементов селектора;
  • Поломка редукционного клапана маслонасоса;
  • Ошибки в блоке управления. Эта проблема легко определяется в результате полной диагностики автомобиля на стенде.

Что касается электроники, то компьютер сразу покажет, в чем неисправность. А вот с механическими поломками диагностика усложняется. Вот что может указать на проблемы с вариатором:

  • Нестабильное движение автомобиля, сопровождающееся рывками;
  • При выборе нейтральной скорости машина продолжает двигаться;
  • Затрудненное или невозможное ручное переключение скоростей (если такая опция присутствует в трансмиссии).

Причины поломки вариатора

Любой механизм рано или поздно выходит из строя из-за естественного износа его деталей. То же касается и вариатора. Хотя этот тип коробки считается довольно выносливым, все же автомобилисты сталкиваются с ее неисправностями.

Ключевой фактор, влияющий на срок службы агрегата, является своевременное обслуживание трансмиссии. Регламент планового ТО указывает производитель транспортного средства. Также необходимо учитывать рекомендации по эксплуатации такого типа трансмиссии. В список корректного обслуживания вариатора входит:

  • Своевременная замена трансмиссионного масла и всех расходных материалов КПП;
  • Своевременный ремонт или замена вышедших из строя деталей коробки;
  • Корректный стиль вождения (на вариаторе не рекомендуется использовать дрифт, спортивную езду с частыми разгонами и резкими остановками, динамическая езда на непрогретой коробке).

Другими причинами поломок вариатора являются естественный износ или брак во время производства деталей или всего агрегата. Второе встречается очень редко, и это больше касается бюджетных моделей авто.

Чаще всего вариатор выходит из строя из-за использования плохого масла. В работе такой трансмиссии ключевая роль возложена на качество смазки, поэтому автовладельцу нужно серьезно относиться к регламенту замены трансмиссионной жидкости.

Если в машине установлен вариатор старого образца, то зачастую масло в нем нужно менять через каждые 30-50 тысяч километров пробега. Если в транспортном средстве используется более современная трансмиссия, то замена масла может потребоваться через 60-80 тысяч км. Причем на этот интервал влияет именно пробег, а не моточасы, как в случае с двигателями внутреннего сгорания.

Эксплуатация вариатора

Коробка CVT капризная, но если к ней приспособиться, она будет долго служить. Вот что нужно знать автомобилисту, транспортное средство которого передвигается за счет подобной трансмиссии:

  • Коробка не любит агрессивную езду. Скорее для нее подходит «пенсионерский» стиль или размеренное движение с умеренным ускорением;
  • Трансмиссия данного типа не выдерживает высоких оборотов, поэтому если у водителя есть привычка «притопить» по трассе на длинной дистанции, лучше остановиться на механике. По крайней мере, ее дешевле ремонтировать;
  • На вариаторе нельзя резко стартовать и позволять, чтобы ведущие колеса буксовали;
  • Такая трансмиссия не приспособлена для хозяйственного автомобиля, который часто перевозит тяжелый груз или буксирует прицеп.
Читать статью  Удобные и выгодные безналичные расчеты с компанией "КАРДЕКС"

Когда авто с cvt попадает в грязь и застряет, не стоит пытаться выехать самостоятельно. Лучше воспользоваться помощью посторонних, так как в этом случае невозможно избежать пробуксовки колес.

Что лучше: вариатор или автомат?

Если сравнивать эти два типа коробок, то сразу стоит обратить внимание на то, что автоматический аналог присутствует на рынке намного больше, чем вариатор. По этой причине уже достаточное количество механиков разбирается в устройстве и тонкостях работы акпп. А вот с вариаторами дело обстоит значительно хуже – настоящего специалиста найти гораздо сложнее.

Вот еще некоторые достоинства у автоматической трансмиссии:

  • Устроена она проще, чем cvt, а в автомагазинах предостаточно запчастей на нее;
  • Что касается вождения, то коробка работает по принципу механики – передачи четкие, но отвечает за их переключение ЭБУ;
  • Рабочая жидкость для автомата дешевле, чем для вариатора. Можно даже сэкономить, купив более дешевый вариант, так как на рынке присутствует большое разнообразие масел для автоматов;
  • Электроника подбирает оптимальный показатель оборотов, на котором можно переключать повышенную передачу;
  • Ломается автомат реже вариатора, особенно что касается сбоев электроники. Это обусловлено тем, что блок управления контролирует лишь четверть работы трансмиссии. Все остальное выполняет механика;
  • У автомата намного больший рабочий ресурс. Если водитель аккуратно эксплуатирует узел (своевременно меняет масло и избегает постоянного агрессивного вождения), то механизм прослужит не менее 400 тысяч, и не будет нуждаться в капитальном ремонте.

Однако, несмотря на достоинства, у автомата есть и несколько ощутимых недостатков:

  • Эффективность трансмиссии ниже, так как большая часть крутящего момента уходит на раскручивание гидротрансформатора;
  • Переключение скоростей не такое плавное – водитель все равно ощущает, когда машина перешла на другую передачу;
  • Разгон автомобиля не имеет настолько качественный показатель, как у вариатора – там скорость плавно набирается;
  • У автоматов самая большая емкость для масла. Обычная механика требует около трех литров смазки, вариатор – до восьми, а вот автомат – около 10л.

Если объективно сравнивать, то эти недостатки с лихвой покрываются выносливостью и надежностью подобных агрегатов. Однако все зависит от того, что от своего автомобиля ожидает его владелец.

Итак, автомобиль, оснащенный коробкой вариатор, предназначен для спокойного городского передвижения. С такой трансмиссией водитель сможет почувствовать себя за рулем сухопутной яхты, чем пилотом спорткара.

Что такое вариатор на автомобиле – самое простое объяснение устройства, принципа работы и его недостатков

Добрый день, дорогие друзья. Сегодня подробно разберем еще одну автоматическую коробку передач – вариатор. Объясню, из чего он состоит, как работает и почему многие бояться этой коробки. Начнем с самого главного – что это за «зверь».

Что такое вариатор в автомобиле и как работает

Что такое вариатор в машине

Вариатор в автомобиле – это автоматическая, бесступенчатая коробка передач. Простыми словами – КПП, которая не имеет фиксированных передач. То есть, в ней нет шестеренок, которые отвечают за передачу крутящего момента от мотора к колесам.

Если в классической АКПП есть определенный набор шестерёнок, которые включаются и выключаются на определенных скоростях и оборотах двигателя, то здесь подобной конструкции нет. Все передачи виртуальные. Они запрограммированы в ЭБУ и в зависимости от определенных условий, происходит «магия» изменения передаточного числа. На приборке вы можете видеть цифры «1», «2», «3» – это индикаторы выдуманных передач, чтобы вам было спокойно, и вы знали, что как бы включена какая-то скорость.

В вариаторе автомобиля нет фиксированных шестерен-передач, вместо них используется ремень или цепь

Хотя нет, обманул, есть планетарная передача. Она отвечает за движение автомобиля задним ходом – это задняя скорость. А передача крутящего момента от силового агрегата к колесам происходит через ремень или ролики.

В первом случае – используется ременная или цепная передача. Во втором случае – вместо ремня применяются ролики, он называется тороидальный. Конструктивно такой вариатор немного отличается от клиноцепного или клиноременного (первого варианта).

Роликовая или тороидальная бесступенчатая КПП отличается от классической ременной наличием роликов в механизме передачи момента. Они используются вместо ремня или цепи. В ней конусообразные пластины неподвижные. Изменение передаточного числа осуществляется за счет изменения положения роликов относительно конусных пластин шкивов.

Принципиальная схема устройства тороидального вариатора в автомобиле

Для общего сведения. Вариаторные коробки первыми стали использовать на мопедах и скутерах. Позже они появились на снегоходах, легковых и грузовых автомобилях DAF.

Как устроен вариатор

Вариаторная коробка в своей конструкции имеет основные элементы:

  1. Два вала: ведущий и ведомый.
  2. Два шкива, каждый из которых находиться на одном из валов и состоит из подвижных конусов. Если быть точнее, подвижный всего один конус на каждом из шкивов.
  3. Ремень или цепь. Он соединяет два шкива. Через него происходит передача крутящего момента.
  4. Планетарный редуктор. Для движения машины задним ходом.
  5. Набор фрикционов (сцепление) для нейтральной передачи и задней скорости.

Основные компоненты устройства автомобильного вариатора

Это основные части вариатора, которые отвечают за передачу крутящего момента от двигателя до колес, «нетралку» и заднюю скорость.

Кроме этого, есть рычаги и винт. К рычагам присоединены противоположные диски шкивов. Они могут двигаться в осевом направлении, изменяя диаметр каждого шкива, изменяя передаточное соотношение.

Шкивы

Каждый из них состоит из двух конусообразных пластин. Одна из них подвижная, двигается в осевом направлении по шлицам на валу.

Устройство ведущего и ведомого шкивов вариатора в автомобиле

Обычно подвижными делаются противоположные пластины двух шкивов. Двигая их, меняется расстояние между пластинами, изменяя диаметр шкива. Разный диаметр – разное передаточное число между ними.

Ремень и цепь

Бывает двух видов:

  1. Клиновидный ремень, состоящий из металлических пластин.
  2. Цепной или клиноцепной. Использует особой конструкции цепь.

Клиновидный или клиноременной

Принцип работы вариатора не допускает применение резиновых или тканевых ремней. При прижатии конусообразного диска он может сложиться, переломиться. КПП начнет «буксовать», прервется передача момента от ведущего к ведомому валу. Все закончиться дорогостоящим ремонтом коробки.

Клиновидный ремень бесступенчатой трансмиссии состоит из одной или двух лент. На них нанизаны металлические сегменты в виде «бабочек» (форма может отличаться от производителя коробки передач). Эти сегменты контактируют с пластинам шкивов. От их формы зависит эффективность передачи момента и износостойкость, долговечность ремня.

Клиноцепной

Она состоит из множества пластинок, соединенные цилиндрическими осями. Подобный тип цепи обеспечивает наименьший угол излома, долговечность. При контакте с поверхностями конусообразных дисков, возникает высокая температура. Поэтому цепь омывается дополнительно смазкой, чтобы продлить срок службы её и всему вариатору.

В отличие от клиновидного ремня, цепь обеспечивает высокий КПД коробке, большой диапазон передаточных чисел. Но стоимость его выше, что увеличивает цену вариаторной КПП.

Ремень и цепь автомобильного вариатора

Тороидальный или роликовый вариатор

Здесь вместо ременного механизма используются ролики. Шкивов нет, вместо них два конусообразных диска, расположенных друг против друга. Один закреплен на ведущем валу, второй на ведомом.

В отличие от ремня, диски неподвижные. Между ними находятся подвижные ролики, которые могут двигаться в сторону ведомого или ведущего вала. Изменение передаточного числа происходит за счет уменьшения или увеличения плоскости касания роликов конусообразных дисков. Крутящий момент передается только за счет силы трения роликов и поверхности конусов дисков.

Отличие устройства тороидального вариатора от клиноременного

Как работает бесступенчатая CVT коробка передач

Рассмотрим принцип работы двух типов вариаторов – клиноременного и тороидального (роликового) вариатора.

Ременной или цепной

В этом случае принцип работы одинаковый. Отличие только в применении в качестве передачи крутящего момента ременного или цепного привода. Устройство вариаторной коробки не изменяется.

При помощи подвижного механизма, закрепленного на одном из конусов ведущего и ведомого шкива, происходит изменение эффективного диаметра ремня. То есть, на каждом из шкивов меняется внутренний диаметр. Соответственно, изменяется передаточное число между ведущим и ведомым валами.

Принцип работы вариатора в автомобиле

Простым языком:При возрастании оборотов двигателя, противоположные конусообразные пластины сдвигаются или раздвигаются, каждая на своем шкиве. Они либо выталкивают ремень наружу при их схождении, либо опускают его вниз, при раздвижении. На картинке показано, как меняется передаточное соотношение при разном положении ремня на шкивах коробки.

Как работает вариатор в автомобиле на повышенной передаче

Как видно, здесь нет фиксированных передач, потому что нет набора звездочек. Поэтому, вариатор может иметь неограниченное число передач, а значит, широкий диапазон передачи крутящего момента.

В современных вариативных коробках все же есть две звездочки или дополнительный планетарный механизм. Он предназначен для фиксации пониженной передачи или первой скорости, чтобы момент передавался не через ремень, а через шестерни. Это бережёт ремень от проскальзывания и шкивы от царапин при старте автомобиля под нагрузкой. Например, при заезде с места на бордюр, подъем в гору с минимальной скорости или буксование в грязи.

Задняя и нейтральная передача

Когда рассматривали устройство вариатора, то говорили, что в его конструкции есть планетарная передача и набор фрикционов. Так вот, все это хозяйство отвечает за «нейтралку» и заднюю скорость.

Ведущий шкив жестко соединен с водилом планетарной передачи. На ведущем валу установлена солнечная шестерня, которая двумя рядами сателлитов связана с коронной шестернёй. Они своими осями соединены с водилом.

Устройство планетарной передачи вариатора в автомобиле

Чтобы обеспечить движение автомобиля прямо, нужно зафиксировать коронную шестерню с солнечной шестернёй. За это отвечает первый пакет фрикционов. Он представляет собой набор пластин. Один ряд которых имеет зубья на внешней части,они соединены с коронной шестерней. На втором ряду зубья расположены на внутренней стороне пластины, они жестко связаны с солнечной шестерней. Весь набор пластин может двигаться в осевом направлении по шлицам.

Как выглядят фрикционные диски и как они работают на планетарном механизме

Таких рядов несколько, пластины чередуются между собой. Между ними есть определенный зазор и они свободно вращаются каждый со своей шестернёй. В этот момент включена нейтральная передача. Под действием гидропривода они смыкаются. За счет силы трения между ними, они фиксируя солнечную шестерню с коронной. Теперь вся конструкция движется как одно целое, обеспечивая движения авто вперед.

Фрикционные пластины автомобильного вариатора

При включении задней скорости активируется второй пакет фрикционов и ослабляется первый. Второй набор пластин отвечает за фиксацию солнечной шестерни с корпусом коробки.

Таким образом в работу вступают сателлиты. Коронная шестерня вращается в одном направлении, сателлиты в другом. Так как они жестко связаны с водилом, то оно вращается в противоположном направлении относительно входного вала. Это обеспечивает движение автомобиля задней скоростью.

Тороидальный вариатор

Как известно из его устройства, он имеет два неподвижных конуса, направленных друг против друга. Между ними вращаются ролики, которые изменяют свое положение относительно этих конусов.

Механизм изменения положения роликов у каждого производители свой. В некоторых моделях происходит поворот роликов относительно оси конусов. В других вариаторах ролики смещаются вдоль оси вала, а их поворот относительно конусов происходит за счет прижатия к ним. Ролики самостоятельно изменяют свое положение в плоскости за счет центробежной силы.

Как работает тороидальный вариатор в автомобиле

Недостатки вариаторов

  1. Они не способны «переваривать» большую мощность двигателя. Это связано с механизмом передачи крутящего момента, не зависимо, установлен ремень или цепь. Она легко может проскакивать, задирая конуса – это уже дорогостоящий ремонт.
  2. По поводу ремонта. Переборка вариатора стоит очень дорого, иногда сравнима по стоимости с капитальным ремонтом двигателя. В большинстве случаев подобный ремонт не целесообразен, проще найти «контрактную» коробку.
  3. Бесступенчатая КПП прихотливая в обслуживании. Её нельзя перегревать, буксовать на одном месте, часто ездить «педаль в пол». Все это ведет к повышенному износу конусов и ремня.
  4. Много датчиков управления и контроля работы вариатора. Выход одного из них приведет к выходу из строя всего агрегата.
  5. Дорогое обслуживание. В ней необходимо чаще, чем в классическом автомате менять масло. Стоимость работы и самого масла выше, чем у «автомата».

Достоинства CVT

  1. Плавный разгон и торможение. Отсутствие рывков, при исправном вариаторе.
  2. Современные бесступенчатые КПП умеют экономить топливо лучше классических автоматов. В некоторых случаях экономия достигает уровня механической коробки.
  3. Низкий уровень шума при исправном агрегате. Вариатор не имеет фиксированных шестерен передач, поэтому он издает меньше шума при движении автомобиля.
  4. Исключена пробуксовка ведущих колес. Это повышает безопасность на обледенелых дорогах. С другой стороны, современные автомобили оснащены системами курсовой устойчивости, авто будет уверено стоять на льду, неважно, какая коробка в нем установлена.

Подведем итог

Многие автолюбители боятся подобных трансмиссий. Зная устройство и принцип работы вариатора, можно легко понять автовладельцев, так как вы знаете, почему у него так много противников. Плюс ко всему, подобная коробка имеет достаточно недостатков. Все они носят финансовый характер, то есть, все что связано с ней, несет затраты больше, чем другие типы КПП.

Например, обрыв ремня приведет к капитальному ремонту вариатора. Чаще её нет смысла ремонтировать, слишком дорого. Многие после этого ищут коробки на разборках, где никто не дает гарантию на них.

Вы являетесь счастливым обладателем вариатора? Напишите в комментариях, как вы с ней живете. Всем будет полезно узнать об этом.

Источник https://car4road.ru/blog/vsyo-o-variatorah-cvt-chem-otlichayutsya-kak-rabotayut-kak-ekspluatirovat-naskolko-nadezhny-i-ekonomichny-stoit-li-voobshhe-brat-avtomobil-s-variatorom

Источник https://avtotachki.com/kak-eto-ustroeno-korobka-variator/

Источник https://avtoyoutube.ru/chto-takoe-variator-v-avtomobile.php

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
